APSystems QT2-EU Micro-Omvormer

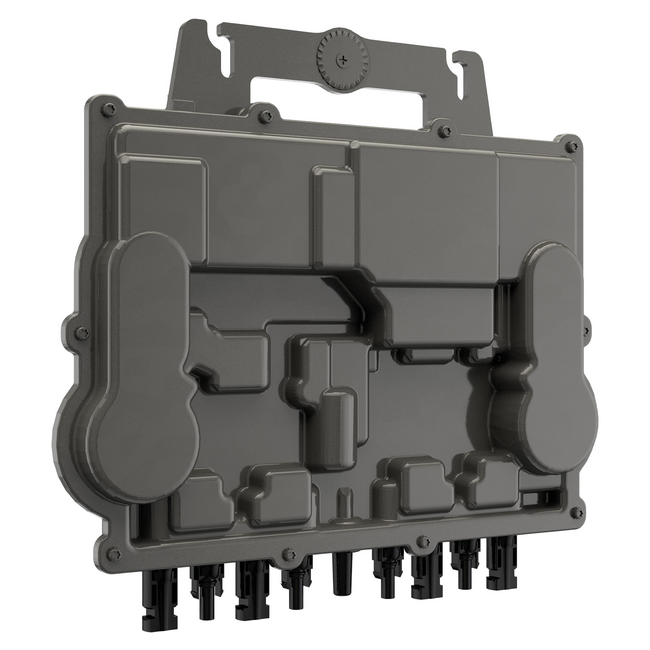

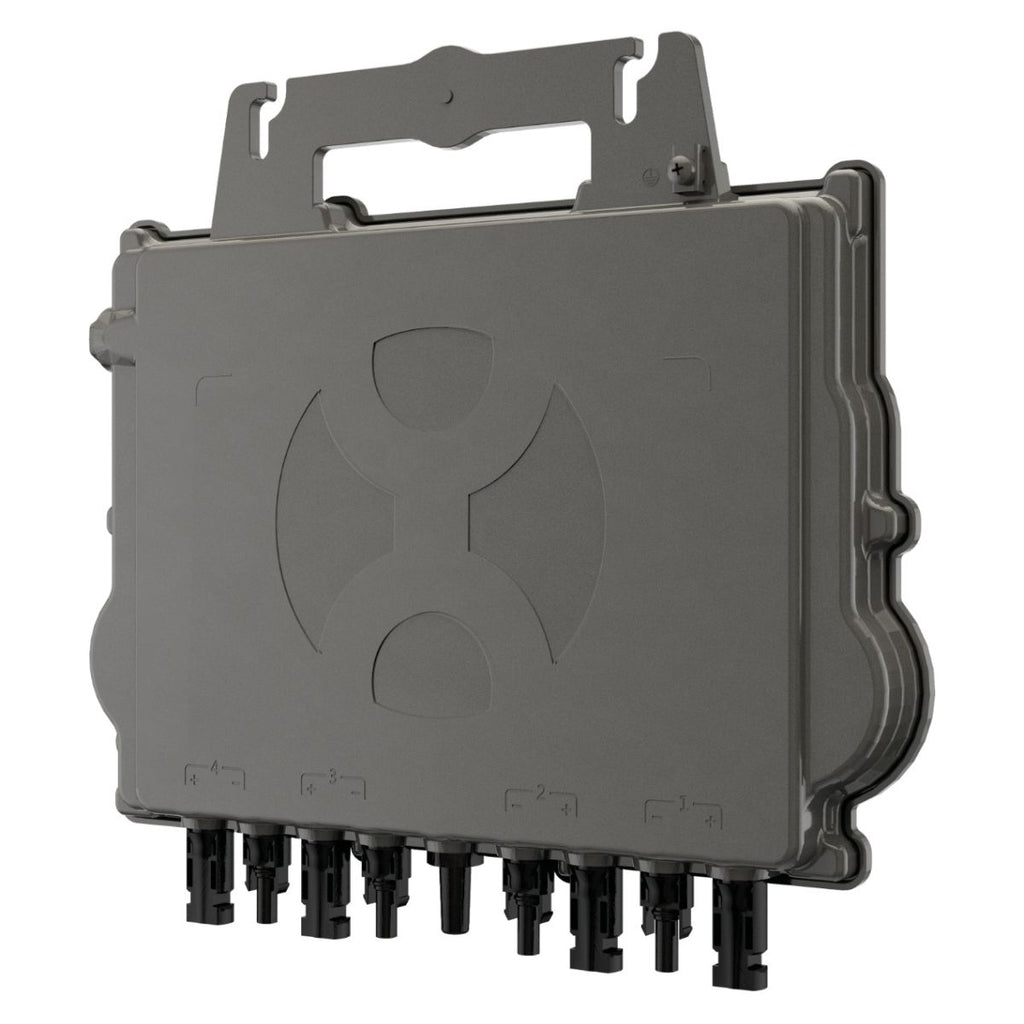

APsystems Micro-omvormer QT2
Krachtige quad micro-omvormer voor 3-fase netaansluiting, ontworpen voor PV-daken met zwaardere panelen.
De APsystems QT2 is een micro-omvormer met vier DC-ingangskanalen (quad) en twee MPPT’s. Daarmee is hij bedoeld voor installaties waar je per micro-omvormer meerdere panelen wilt aansluiten en tegelijk de voordelen van module-/kanaalniveau omzetting wilt benutten. De QT2 communiceert via versleutelde Zigbee en is uitgerust met functies voor netinteractie, waaronder een geïntegreerd VDE-relais en RPC (Reactive Power Control) om spanningsverschillen beter te helpen managen.
Belangrijkste kenmerken
Quad micro-omvormer met 4 ingangskanalen en 2 MPPT’s
3-fase netaansluiting
AC uitgangsvermogen tot 2000 VA
Encrypted Zigbee communicatie
Geïntegreerd VDE-relais en RPC (Reactive Power Control)
IP67-behuizing
Installatie (globale volgorde)
Controleer vóór installatie of de netspanning overeenkomt met de nominale spanning van de micro-omvormer. Bedraad vervolgens de geleiders van de AC-bus, bevestig de micro-omvormer op het montagesysteem en zorg voor een correcte aarding via de bevestigde aardingsring of met koperdraad. Sluit daarna de omvormer aan op de AC-buskabel en plaats de beschermdop. Tot slot kunnen de PV-panelen worden aangesloten en kan de micro-omvormer met het net worden verbonden.
Voor een veilige en correcte montage: volg altijd de officiële installatiehandleiding en de geldende NEN-/netbeheerder-eisen.
Aansluitmateriaal
Let op dat voor deze micro-omvormer de APS-5C kabel, connectoren en kappen gebruikt dienen te worden. Dit helpt om de juiste pasvorm en bescherming van de AC-busverbinding te waarborgen.
Documentatie
✔ Bekijk de datasheet voor technische details, afmetingen en installatie-informatie.
